一、產品概述

我國電力系統常用的中性點接地方式有：中性點直接接地、中性點不接地、中性點經消弧線圈接地（諧振接地）、中性點經電阻接地這四種方式。電力系統接地運行方式涉及電網的安全運行、供電可靠性、用戶用電安全等諸多重要問題。在專業技術方面涉及電力系統、過電壓與絕緣配合、繼電保護、通信與自控、電磁兼容、接地設計等諸多領域，是一個內容廣泛的系統問題。其中，中性點經電阻接地就是在電網中性點與地之間串聯接入某一電阻器。適當選擇所接電阻器的阻值，不僅可以泄放單相接地電弧后半波的能量，從而減少電弧重燃的可能性，抑制電網過電壓的輻值，還可以提高繼電保護裝置的靈敏度以作用于跳閘，從而有效保護系統正常運行。

在交流電網中，特別是以電纜供電的網絡(luò )采用電阻接地日益廣泛?？砂惭b于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用中性點經電阻接地的系統運行方式。

二、產品功能

1、針對性強，保護到位

變壓器中性點接地電阻柜適用于系統中性點采用小電阻或中電阻接地的場合。此時，電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。

2、結構緊湊，便于安裝

變壓器中性點接地電阻柜將零散的Z型接地變壓器（如系統無中性點引出則需加裝）、電阻器、電流互感器、測量?jì)x表、接地保護輸出端子等電器設備整體組合在一個封閉金屬柜內，而且可以選配隔離開關，成套供貨，安全可靠性高，布置清晰整齊，便于安裝調試及操作維護。

3、選材考究，充分保證產品質量

變壓器中性點接地電阻柜內的接地變壓器為優質干式變壓器，其一次繞組為“Z”形接線；電阻器采用不銹鋼合金、鎳鉻合金等材料制成，導電率高、通流能力強、耐高溫、最高使用溫度可達1600℃；溫度系數≤ -0.045% /℃、阻值穩定、耐腐蝕、防燃防爆、可靠性高。

4、監測功能齊全，并提供模擬量輸出

變壓器中性點接地電阻柜可配備電流互感器和動作記錄儀，正常時可監視中性點不平衡電流；出現單相接地故障時，可記錄動作次數；且可給保護和監控系統提供模擬量輸出；還可根據需要加裝專用避雷器。同時應用戶要求本設備可加裝測控保護裝置。

三、產品規格型號

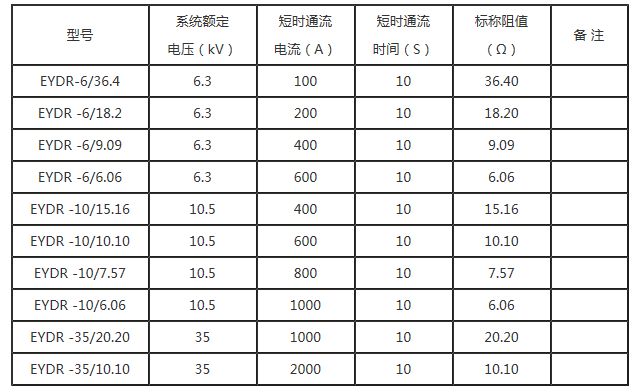

6kV、10kV、35kV、66KV變壓器中性點接地電阻常規參數

注：

1、電阻柜阻值可從1歐姆到2000歐姆，電流從1安培到2000安培設計，允許通流時間10s、15s、30s、60s、2h。電阻值的誤差±3%。

2、電阻柜用于戶外或戶外，柜體采用不銹鋼板或冷軋鋼板噴塑支持，耐腐蝕、防護等級高。

3、可加裝隔離開關，檢修方便，也可加溫濕度控制裝置。

四、執行標準

      DL/T780-2001     配電系統中性點接地電阻器

      GB6450           干式電力變壓器

      DL/T620-1997     交流電氣裝置的過電壓保護和絕緣配合

      GB/T16927.1-1997 高電壓試驗技術 第一部分：一般試驗要求

      GB1208-1997      電流互感器

      GB4208-93        外殼防護等級（IP代碼）

      IEEE32-1972標準 中性點接地裝置的技術、術語和試驗
